Помогите спасти железные орудия

[Elena]

Знакомый привез из Краснодарского края несколько железных предметов, подаренных ему местным жителем, который собрал их на пашне, на месте средневекового поселения. Несколько наконечников стрел, ножи, пара долот, мотыжка, топор. Сначала вещи выглядели очень прилично - имели четкую форму без трещин и видимых очагов коррозии. Но месяца через четыре начали потихоньку осыпаться (как потом уже выяснилось, еще до того как вещи попали к нам, их помыли "московской водопроводной").
С тяжелых крупных предметов скалывались чешуйки - поверхность стала покрываться "фасетками". Наконечники и ножи вообще стали расслаиваться. Было очень печально смотреть на этот процесс.
Нам посоветовали месяц вымочить вещи в дистиллированной воде, почистить и покрыть танином.
Залила их дистиллятом - на второй день вещи покрылись густым (как бы слизистым) налетом ржавого цвета, на местах сколов ржавый налет имеет ядовитый цвет, а на дне выпал хлопьевидный осадок. Вот тут стало ясно, что дело совсем скверное. Ринулась искать советов в интернете - добралась до вашего сайта. Понимаю, что вещи просто так вынимать из воды нельзя - еще одна просушка их окончательно погубит. Закинула в дистиллят гвоздей и села вам писать.
Что делать дальше? Добавлять ли щелочное средство (и какое)? Продолжать ли вымачивать? Или лучше вынуть, чистить - и в танин?
Фоток, увы, заранее не сделали, а сейчас фоткать бесполезно - все в воде под слоем ржавой слизи.
Рятуйте! Шибко жалко смотреть, как вещицы, пережившие несколько столетий, умирают прямо на глазах.

[Mika88]

Доброе время суток Елена,

Не думаю, что московская вода сыграла ощутимую ролью. Хот негатив от неё однозначно есть.

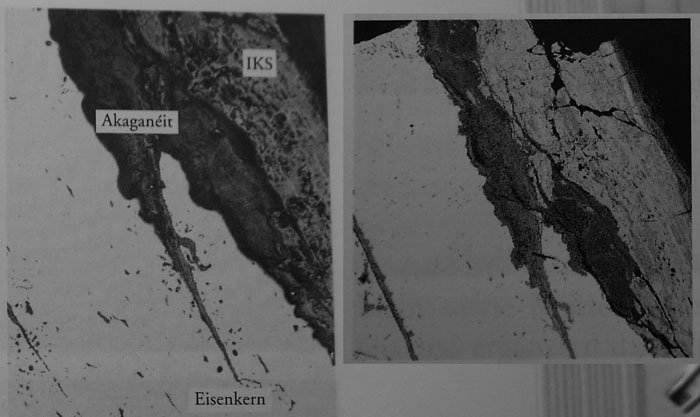

В местах, где появились трещины находятся скопления солей. Под микроскопом это смотрится вот так. Именно они срывают верхние слои продуктов коррозии, а так же оригинальную поверхность.



Они хорошо растворимы и после того, как появляются трещины их без труда можно вымыть дистиллированной водой. НО, в тоже время открывается поверхность металла и вода соприкасается с железом. Растворённый в ней кислород мгновенно вызовет коррозии, что приводит к образованию рыжих хлопьев ржавчина на поверхности.

В принципе, эта тема уже не раз обсуждалась здесь. Что бы это избежать, вам необходимо удалить полностью кислород из воды. Кипячением, железными опилками и т.п… но оговорюсь… в домашних условиях это сделать полностью практически невозможно.

Можно, так же просто выварить вначале в щёлочь, а затем в дистиллированной воде. Далее обработка ингибитором. Инфа на эту тему тоже здесь есть. При этом предмет не так сильно ржавеет. Кипячение, а так же обработка паром раскрывает отчасти капилляры, а так же приводит к образованию новых трещин в структуре. Через эти поры и становится возможным удалить большую часть солей





Но 100% результата это тоже не даёт.

С уважением

[Elena]

Огромное спасибо за обстоятельный ответ и внимание, проявленное к моей проблеме!
Теперь план действий понятен. Несколько дней рыскали по Москве в поисках танина и спирта - оказалось достать их огромная проблема, особенно со спиртом. Прочитала, что многие в принципе заменяют спирт водкой, но муж считает, что водка (незнамо какого качества) может и повредить. Так ли это?
Еще раз очень признательна за помощь. Будем пытаться спасти вещи. С уважением. Елена
P.S. За прошедшую неделю довелось просмотреть немало сайтов, где так или иначе освещают прблемы реставрации металлов. Archekon произвел наилучшее впечатление. Чувствуется участие профессионалов!!!

[Mika88]

Доброе время суток.
Да, можно обычную водку. Чистый спирт всё равно придется разбавлять водой.

[Elena]

Еще раз спасибо. Выварила вещи в 2% растворе натра. Теперь кипячу в дистилляте (воду меняю каждый день). С нетерпением жду, когда выкроится пара свободных дней, чтобы просушить и начать расчистку (удалось даже раздобыть старенькую бормашину со стальными щетками). Процесс оказался на удивление захватывающим. Достали танин двух видов - желтый (сказали натуральный) и синтетический белый, а также антисептический медицинский спиртовой раствор "Фэрейн". Желтый танин в "фэрейне" растворяется полностью. Извините за еще один вопрос от дилетанта: в этом случае надо ли разбавлять "фэрейн" дистиллятом и если надо, то в какой пропорции?
Очень Вам признательна. Всего доброго. Елена
