Вопросы по чистке Георгиевского креста.

[wolflh]

Здравствуйте!
Попался мне недавно вот такой крест:



На первый взгляд трудностей в расчистке не предвиделось. Однако при изучении предмета через микроскоп оказалось, что крест горел, или подвергался воздействию высоких температур, большая часть поверхности выглядела вот так:


Местами под почвенными загрязнениями оказался голый металл:


В общем патина как таковая отсутствует. Оригинальная поверхность предмета это собственно металл, но большая часть поверхности это этакие "огарки" где-то ровные, где-то бугры и шишки.

Стало понятно, что качественно расчистить у меня не получится, но всё же, рассудив,что теория теорией, а шишки набивать ни кто не отменял одну сторону я почистил.
Получилось вот что:


Как всё же правильно поступать с этими "огарками"? Попробовал срезать под оригинальную поверхность - где-то вроде неплохо выходит, но во многих местах обнажается куприт. Оставлять как есть, внешний вид то же не очень.

[Mika88]

Добрый день,
Судя по состоянию поверхности, крест не горел и не подвергался воздействию температур. Просто он попал в довольно агрессивную среду с большим количеством органика. Это могла быть солома или навоз или просто мусорная куча и т.п.. При гниении органики выделяются соединения серы, которые окрашивают продукты коррозии в чёрный цвет. Часть этой органики (растительность) минерализовалась и видна на поверхности.

Из-за того, что окружающая среда была не благоприятная, патина сформировалась плохо (не однородная). Она там есть, но местами сколота или попросту сошла. В остальных местах она представляет собой почти чёрный плотный слой продуктов коррозии. Вот они как раз и является оригинальной поверхностью.

Срезать до металла не надо было. Это не переотложившийся в результате гальванических процессов металл и не оригинальная поверхность, а «внутренности» предмета. Почву в этих случае проще было смести обрезанной кисточкой. В общем, зарываться так глубоко не следовало. А так, предмет не такой простой в расчистки, так как стратиграфия слоёв местами нарушена или вообще отсутствует. Если бы не «закопушки» до металла, то расчистили очень даже не плохо.

[wolflh]

Михаил, огромное спасибо за разъяснения. Почву я убрал кисточкой и бамбуковыми палочками, ну ту что удалялась. 1-е фото это уже после удаления грунта, изначально почвы было много, невозможно было даже понять, что это Георгий, а вот то, что осталось очень плотное и твердое, кисточкой и палочками не удаляется, только шабером.
Попробую вторую сторону расчистить с учётом Ваших рекомендаций.
Ещё раз спасибо за уделенное внимание.

[wolflh]

Дочистил вторую сторону. Избежать закапушек не удалось. Вроде думаешь "ну вот ещё чуть-чуть сниму, будет то, что надо" - хренак, и закопался до металла.
В общем вот, что получилось

[Mika88]

Учитывая прежнее состояние получилось очень даже неплохо

[truman]

Спасибо огромное Андрей за столь наглядные примеры механической расчистки. Достойная работа, вызывающая уважения

[wolflh]

Дабы не плодить темы продолжу здесь выкладывать свои потуги.
Иконка Богоматерь Всех Скорбящих Радость изготовленная из средника складня.
Изначально были эмали, по крайней мере одна, белая, но осталось буквально пара небольших кусочков.
Патина рыхлая частично осыпалась частично сохранилась под почвенными отложениями.
Расчистка выполнена бамбуковыми палочками и произведено закрепление Паралоидом.

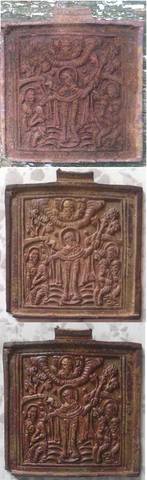

1 - фото сразу из земли, 2 - промежуточное и 3 - окончательное


P.S. Критика приветствуется.

[Mika88]

Отличный результат и хороший пример расчистки!!!
