Чернота на монете - сульфид?

[RGF]

И если да, то чем помно отчистить?

[Mika88]

Приветствую,
да он самый. Обычно тяжело убирается. Вид конечно портит, но если убрать, то поле станет шершавым и ещё белее чувствительным к коррозии. То есть в дальнейшем, монета будет ещё быстрее чернеть. Это натуральный процесс. Замети, что всё серебро хранящиеся в помещении и т.п. через годы становится чёрным. Металл реагирует с воздухом, в котором всегда содержатся соединения серы. Чем шершавий поверхность, тем быстрее идёт этот процесс.

Снять можно… концентрированный раствор трилона Б или БД в горячей воде. Горячая вода значительно ускоряет процесс.

[RGF]

А что есть БД?
И насколько долго надо тереть трилоном Б (и надо ли тереть?).
И еще вопрос На форуме прочел про чистку серебра тиомочевиной + ортофосфорная кислота. Не подскажите, наколько этот реактив оправдан для данного варианта?

[Mika88]

Добрый день, про ЕДТА можете посмотреть здесь:
viewtopic.php?f=49&t=323

С тиомочевинной способ стар как мир и не очень полезен для серебра. Для этого разводим 100 г ТМ в литре воды и добавляем кислоты до рН 2-3. Hе обязательно использовать фосфорную кислоту . Можно взять муравьиную и т.п..

Ag2S + 4(NH2)2 CS + 2H+ - 2(Ag[(NH2) 2CS] 2)+ + H2S

Проблема в том, что присутствующая в растворе кислота проникает во все микротрещины металла. Даже если мы тщательно промоем предмет, остатки кислоты в порах и микротрещинах могут привести в повторной коррозии и образованию налёта. Да, при этом методе так же происходит «небольшая» потеря металла (U. Jahr 1988).

С ЕДТА, эта проблематика отсутствует Так что долбите раствором «Трилона» с подогревом оного. По времени… по разному, иногда быстро, иногда очень долго.

[RGF]

то есть просто положить в горячий трилон Б (банку) и на полку, вынимать и смотреть время от времени?
и 10% насыщеный раствор в моем случае это ДИ-натривая соль?

[Mika88]

Да, если больше 10% не получается, то у вас Трилон БД (ди-натриевая соль ЕДТА). С подогревом можно по-другому. Берем кипяток и заливаем им Трилон с монетой. Время от времени достаём и протираем кисточкой. Как остынет, можно ещё раз подогреть, вынув монету и поместив раствор в микроволновку. Только обязательно монеты достаньте.

Нагрев значительно ускоряет процесс.

[Mika88]

то есть просто положить в горячий трилон Б (банку) и на полку, вынимать и смотреть время от времени?

Попробовал греть… с 10 коп. Процесс идёт, но очень-очень медленно. Так что думаю, лучше положить на полку и забыть на время. Как будут результаты, отпишусь с фотками.

[RGF]

а для реакции с тиомочевиной получается необходим ион водорода любой кислоты? то есть без нее процесс не пойдет?

[Mika88]

Так и есть, нужен водород. Честно сказать, не знаю будет ли работать этот способ без кислоты . Под рукой тиомочевинны нет.

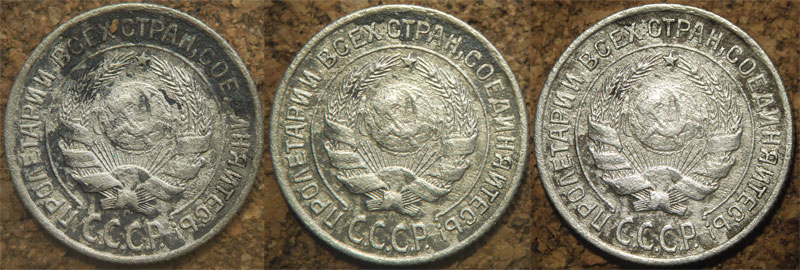

В общем, как и ожидалось, процесс идёт очень медленно. Думаю, даже не все осилит. Если верхний пористый слой загрязнений ещё более менее быстро удалился, то вот сама патина никак не хочет растворяться.



Если кто-то действительно хочет удалять темную сульфидную патину, то можно сделать это гораздо быстрее электролизом. Не важно, с использованием алюминиевой фольги и электролита (простейший бабушкин метод), или же повесив на минус к блоку питания постоянного тока.

Мой совет… вообще не удалять эту патину. Пуская она тёмная и портит «внешний вид», но после удаления поверхность будут погрызанной, изъеденной (на вашей монете)… это однозначно. Да и патина этo, а не загрязнения.

[Mika88]

Другой способ, это карбонат аммония, углекислый аммоний, (NH4)2CO3 — аммониевая соль угольной кислоты. В короткий срок снимает всю черноту. Просто растворяем в воде или в виде компресса.
